NC伺服送料機的結構與原理

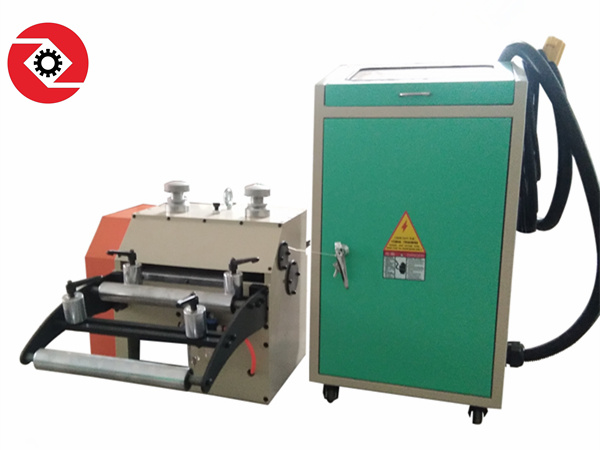

       NC伺服送料機，又名NC數控送料機，是衝壓行業第三代送料機型，具有精度高、穩定性好、操作簡便等優勢，目前已逐步取代空氣送料機、滾輪送料機的市場主流地位，是精密衝壓加工首選的自動送料機機型。NC伺服送料機由機身與獨立電控箱兩大部分組成，其中機身包括伺服電機、小同步輪、大同步輪、下送料輥輪、下傳動齒輪、上傳動齒輪、上傳動輥輪、小側臂、主側板、固定轉軸、放鬆軸、放鬆支架、壓料彈簧、壓料手柄、進料托料架、出料托板等。NC伺服送料機獨立電控箱內有PLC、伺服馬達驅動器、觸摸屏、繼電器、斷路器、交流接觸器、獨立手柄按鈕組成。

        NC伺服送料機運行原理：伺服電機由PLC控製並驅動，伺服電機帶動小同步輪轉動，小同步輪通過同步帶傳動大同步輪，大同步輪通過同軸傳動到下送料輥輪上，下送料輥輪傳動下傳動齒輪，下傳動齒輪傳動上傳動齒輪，上傳動齒輪與上傳動輥輪組裝並傳動，上傳動輥輪與小側臂組裝，放鬆軸穿過放鬆支架並與主側板連接，壓料彈簧、壓料手柄壓持在小側臂上麵，每送完一次料，壓料手柄由安裝在衝床上的下滑塊上的打杆擊打一次，帶動放鬆支架放鬆一次，修正每步的送料誤差。
